Shenzhen Jingji Technology Co., Ltd.

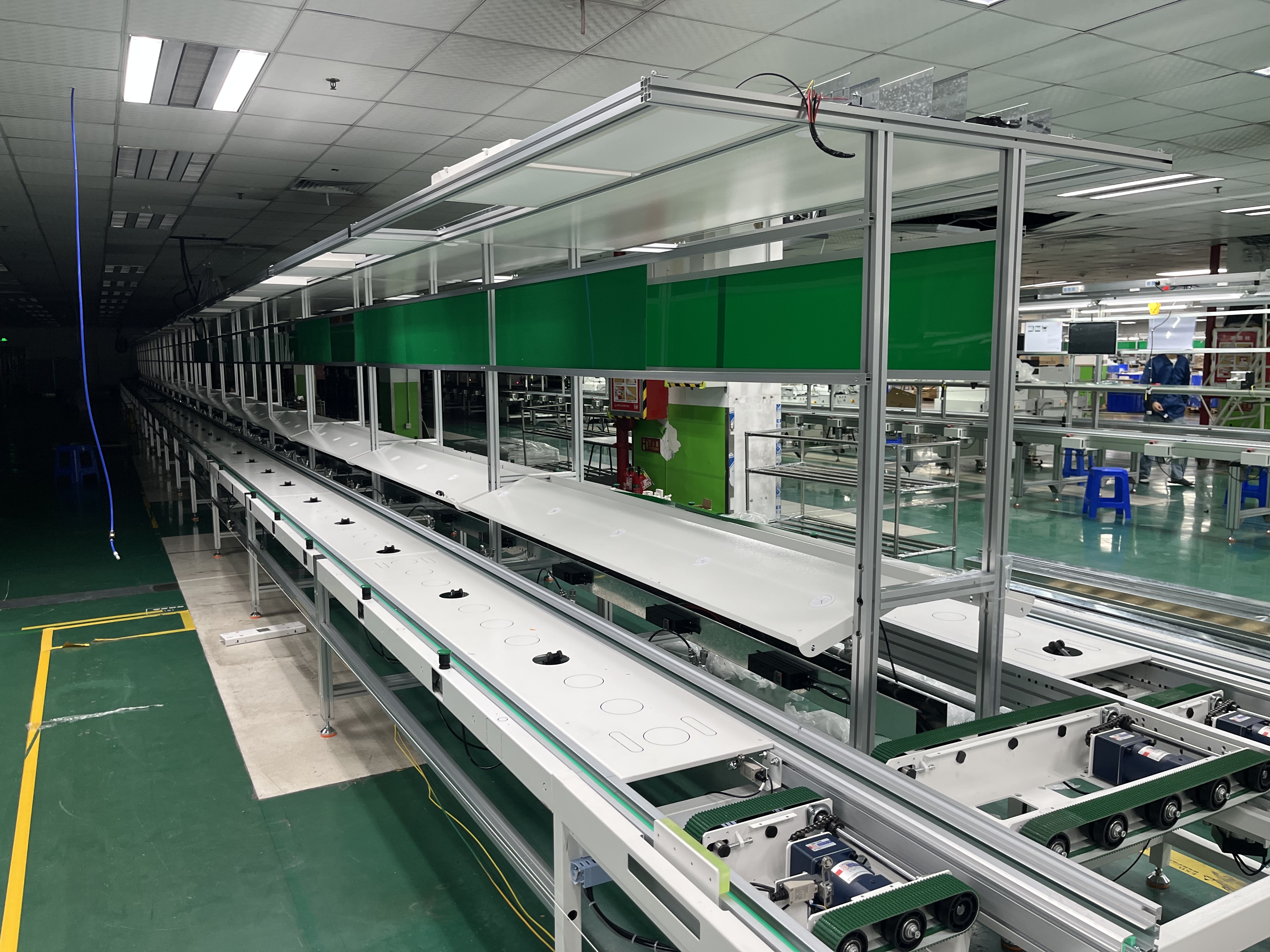

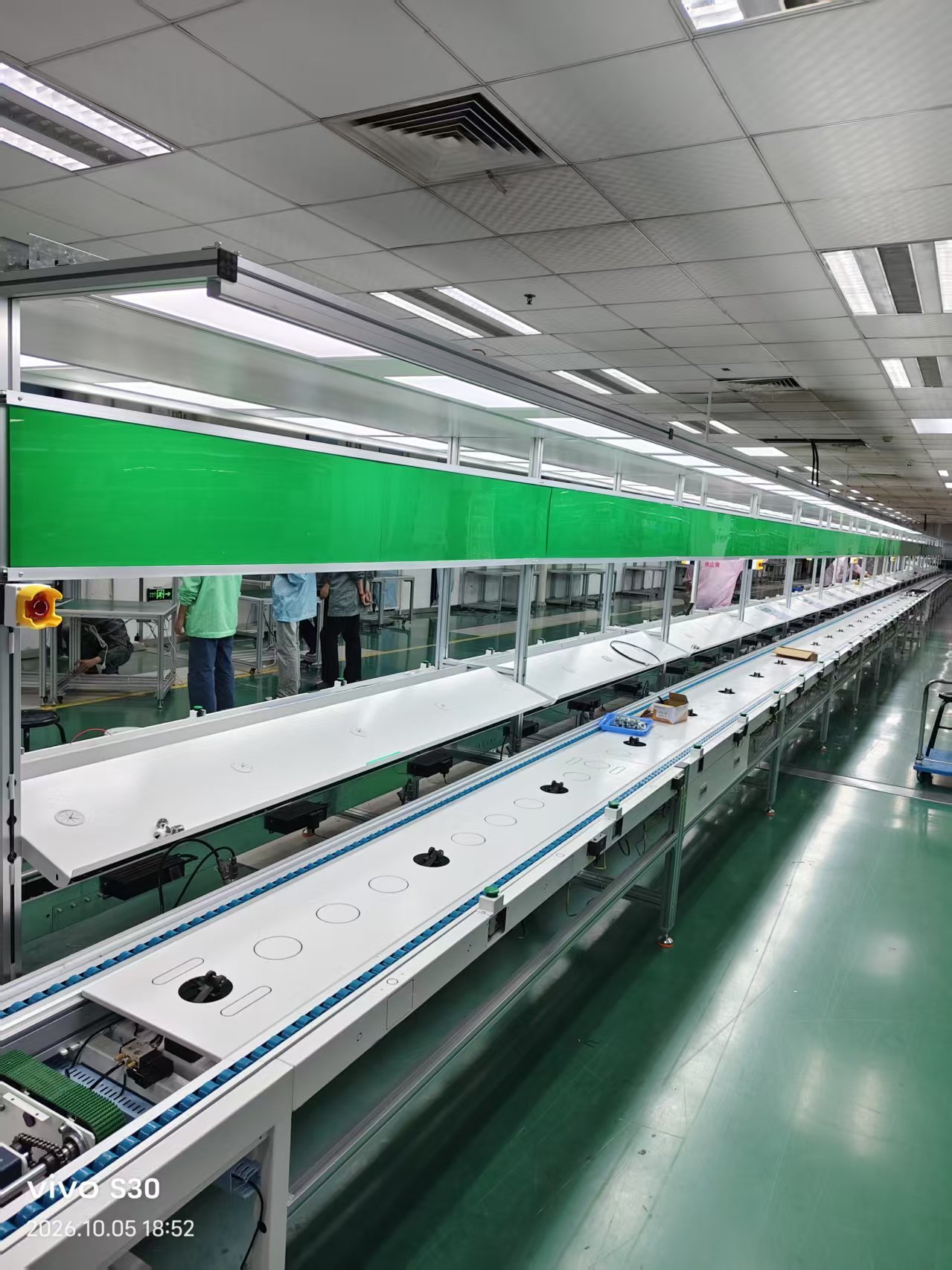

Línea de transporte de cadena de doble velocidad, línea de producción de ensamblaje automatizado para taller

Datos del producto:
Lugar de origen: ShenZhenChina
Nombre de la marca: Kutede
Certificación: ISO
Número de modelo: JS-BS008
Pago y Envío Términos:
Cantidad de orden mínima: 1 juego
Precio: Negociable
Detalles de empaquetado: Cajas de cartón/bolsa tejida/caja de madera/palet
Tiempo de entrega: 15-25 días hábiles después de recibir el depósito (la situación real según la cantidad)
Condiciones de pago: T/T
Capacidad de la fuente: 300 juegos por boca
  • Información detallada
  • Descripción de producto

Información detallada

Material: Marco de perfil de aluminio industrial, cadena de doble velocidad, correa de PVC antiestática. Tamaño: Longitud total personalizada/ancho de línea/altura de trabajo (personalizable)
Antiestático: Correa lateral verde antiestática y deflector antiestático, resistencia superficial 10^6~10^9Ω Capacidad de carga: Carga personalizada por palet, máx. opcional 200 kg
Velocidad: 0,5~15m/min, ajustable mediante convertidor de frecuencia Solicitud: Taller de montaje de baterías de nueva energía, electrodomésticos y electrónica 3C.
Resaltar:

Cadena de Doble Velocidad 0.5-15m/min

,

Capacidad de Carga de 200kg Por Paleta

,

Línea de Deflector de Correa Lateral Antiestática

Descripción de producto

Nuestra línea de transportadores de cadena de doble velocidad JS-BS008 es una línea de ensamblaje automatizada de circulación no estándar ampliamente utilizada, especialmente diseñada para el ensamblaje continuo de productos en taller, pruebas de rendimiento, quemado de envejecimiento, circulación de productos terminados y descarga. El marco principal adopta una estructura de perfil de aluminio industrial de alta resistencia, firme y resistente a la corrosión, fácil de ensamblar y reorganizar cuando cambian las condiciones de su taller. El núcleo de transporte es una cadena de doble velocidad (relación de velocidad de 2.5 veces), la plataforma de la pieza de trabajo se mueve más rápido que la cadena misma, baja fricción, bajo ruido de funcionamiento, operación estable para producción continua de 24 horas.

La superficie del lateral de la línea está equipada con cinta verde antiestática/deflector antiestático, libera eficazmente la electricidad estática, previene daños en los componentes electrónicos causados por descargas estáticas, ideal para talleres de ensamblaje de electrónica, baterías de litio, electrodomésticos y 3C.

Esta línea de producción se puede fabricar en tipo lineal o tipo de circulación de circuito cerrado. Podemos agregar accesorios opcionales: tope neumático, máquina de trasplante elevadora, mecanismo de rotación de gato, luz LED para taller, enchufe de alimentación, tendedero de herramientas, banco de trabajo antiestático, barandilla de seguridad. El ancho de línea, la longitud total, la altura de trabajo, la capacidad de carga, la velocidad de funcionamiento admiten personalización completa.

Desglose de la estructura principal

  1. Marco: Perfil de aluminio industrial, superficie anodizada, resistente a los arañazos, fácil de empalmar.
  2. Medio de transporte: Cadena de plástico de doble velocidad + rodillo metálico, relación de velocidad 2.5X.
  3. Protección lateral: Cinta de PVC verde antiestática / deflector antiestático, resistencia superficial 10^6~10^9 Ω.
  4. Sistema de accionamiento: Motor reductor de engranajes, velocidad ajustable mediante convertidor de frecuencia.
  5. Sistema de control: Control PLC + sensor, parada automática, posicionamiento, elevación y trasplante.
  6. Plataforma de trabajo: Plataforma antiestática, tamaño personalizado según las dimensiones de su producto.

Ofrecemos servicio completo: consulta de diseño in situ, diseño de dibujo CAD 3D, producción, pre-prueba de fábrica, instalación in situ, puesta en marcha y mantenimiento postventa. Envíenos el tamaño de su producto, peso y diseño del taller, le haremos una solución personalizada.

Servicio de diseño e instalación de línea

Las líneas de cadena de doble velocidad se planifican en función del tiempo de ciclo, el tamaño de la plataforma y el número de estaciones, y el dibujo gratuito muestra la longitud del bucle, la ruta de retorno de la plataforma, la altura de trabajo y la posición del gabinete de control. El marco de perfil de aluminio está atornillado, por lo que las estaciones se agregan o eliminan después de la instalación, con soporte de puesta en marcha remota.

Configuración de velocidad, accionamiento y carga

El control de velocidad variable del transportador de 0.5 a 15 m/min utiliza un transportador con motorreductor con control de inversor de frecuencia, y los ciclos de tiempo de ciclo o modo de latido del transportador se configuran en el gabinete PLC. Cada plataforma soporta hasta 200 kg con potencia del motor de accionamiento adaptada al número de plataformas.

Operación, mantenimiento y uso de energía

La cinta lateral y el deflector antiestáticos mantienen la línea a un nivel de ruido bajo del transportador, con un motor de alta eficiencia energética que ofrece un bajo consumo de energía. El diseño del transportador de fácil mantenimiento cubre el ajuste de la tensión de la cadena, el reemplazo de la plataforma y la disponibilidad de piezas de repuesto para eslabones de cadena, plataformas y sensores.

Certificación, garantía y repuestos

La línea se produce bajo un sistema de calidad ISO con informes de resistencia de cinta antiestática y declaraciones eléctricas suministradas. Una garantía de 12 meses cubre el marco, la cadena, el motor de accionamiento y el gabinete de control, con soporte de ajuste remoto.

Plazo de entrega, condiciones de pedido y embalaje

Pedido mínimo 1 juego, personalización de un juego y marca de línea de transportador OEM disponible. Tiempo de entrega 15-20 días con una capacidad de producción mensual de 300 juegos, soporte para pedidos urgentes bajo petición. Embalaje en caja de madera para exportación y carga de contenedores desde nuestra propia línea de producción.

Aplicación y ajuste de la industria

Adecuado para producción de tiempo de ciclo de línea de ensamblaje de electrónica 3C, ensamblaje final de línea de ensamblaje de electrodomésticos, construcción de módulos de batería de línea de ensamblaje de nueva energía y transporte de plataformas de línea de producción de semiconductores.

Configuración de estación de trabajo y ergonómica

Cada estación se construye como una celda manual con barras de línea de ensamblaje de iluminación LED, un ventilador de refrigeración en la estación de trabajo, una regleta de enchufes y un riel para colgar herramientas montados en el marco del perfil. La altura de trabajo se establece para una postura ergonómica de la línea de ensamblaje y se puede ajustar a través de los pies del transportador de altura ajustable.

Protección de seguridad e integración de línea

El retorno de la cadena y la ruta de la plataforma están cubiertos por paneles de transportador de barandilla de seguridad y un diseño de transportador semicerrado, con protección contra puntos de pellizco en los extremos de transferencia y botones de parada de emergencia del transportador en el gabinete PLC y en cada fila de estaciones. La línea proporciona cableado de interfaz smema, conexión de tubo lean para bancos laterales y se pueden suministrar documentación de transportador con certificación CE.
