Nuestra línea de ensamblaje de perfiles de aluminio JS-AL2026-BL01 con transferencia de bolas es un sistema modular de estación de trabajo de ensamblaje manual, especialmente diseñado para talleres de ensamblaje de electrónica, electrodomésticos pequeños y componentes de precisión.
Toda la estructura del marco está construida con perfiles de extrusión de aluminio industrial de alta resistencia 4040. El material de aleación de aluminio presenta alta rigidez, resistencia a la corrosión, sin óxido, fácil corte y reensamblaje. A diferencia de los marcos de acero soldados, la estructura de perfiles de aluminio no requiere tratamiento de pintura. Los clientes pueden ajustar, extender o modificar el diseño de la línea de producción en cualquier momento cuando cambien las necesidades de producción del taller. Todas las juntas de conexión utilizan conectores de perfiles de aluminio estándar, estables y fiables, fáciles de desmontar sin equipos de soldadura especiales.

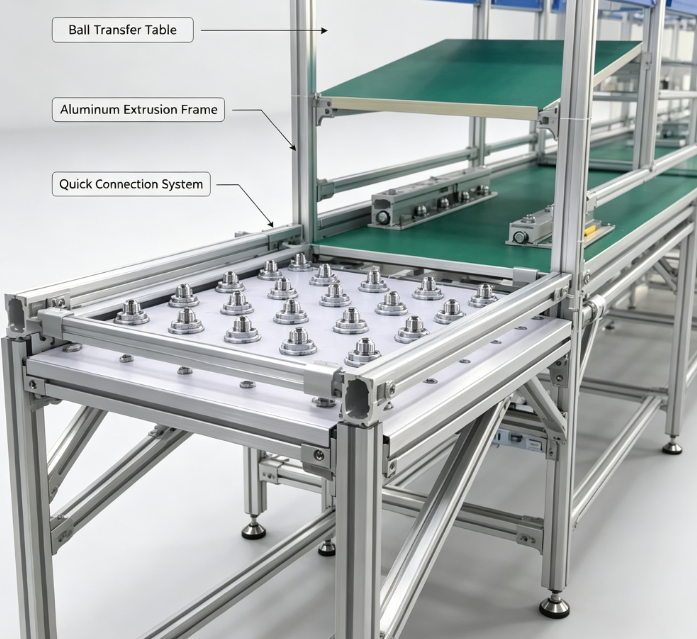

La estación de carga frontal adopta una mesa de transferencia de bolas con ruedas universales incrustadas en la placa de acero. Las bolas universales permiten que las piezas de trabajo y los accesorios se muevan libremente en todas las direcciones, por lo que los operadores pueden empujar y girar los productos sin esfuerzo sin arrastrar fricción. Este diseño reduce en gran medida la fuerza laboral y evita rayar la superficie de los productos terminados. La placa de bolas se puede reemplazar por separado si se daña, lo que genera un bajo costo de mantenimiento.
La sección de transporte está equipada con una cinta transportadora de PVC verde antiestática de alta calidad. La cinta tiene un rendimiento antiestático permanente, una resistencia superficial dentro de 10⁶~10⁹Ω, que puede liberar continuamente la carga estática generada durante el ensamblaje manual. Previene eficazmente el daño por descarga electrostática (ESD) a las placas de PCBA, chips, sensores y otras partes electrónicas sensibles. La superficie de la cinta es resistente al desgaste, antideslizante, a prueba de aceite y puede funcionar de manera estable bajo operación continua prolongada. La velocidad de la cinta se puede ajustar de 0.1 m/min a 5 m/min mediante un motor de frecuencia variable según su tiempo de ciclo de producción.

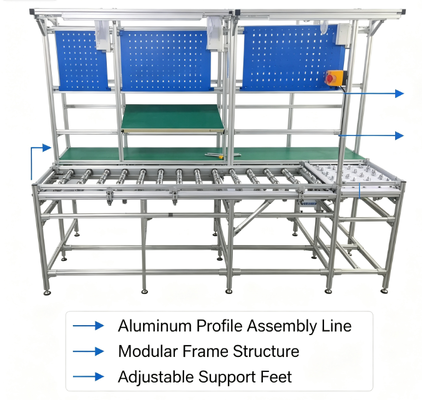

Cada posición de trabajo está equipada con un panel trasero perforado vertical azul. El tablero perforado puede colgar ganchos para herramientas, contenedores de piezas, tarjetas de instrucciones de operación, regletas de enchufes y accesorios de iluminación. El estante verde inclinado antiestático sobre la estación de trabajo está reservado para colocar materiales semiacabados y herramientas auxiliares, ahorrando espacio en el escritorio. Una caja de botón de parada de emergencia está montada en el montante lateral. Presione el botón rojo de parada de emergencia para cortar la energía inmediatamente en caso de operación anormal, para proteger la seguridad de los operadores y equipos.
Cada pata de soporte está equipada con una copa de pie ajustable de nylon. La copa de pie puede compensar el suelo irregular, mantener toda la línea de producción horizontal y estable, evitar vibraciones durante el manejo del producto.

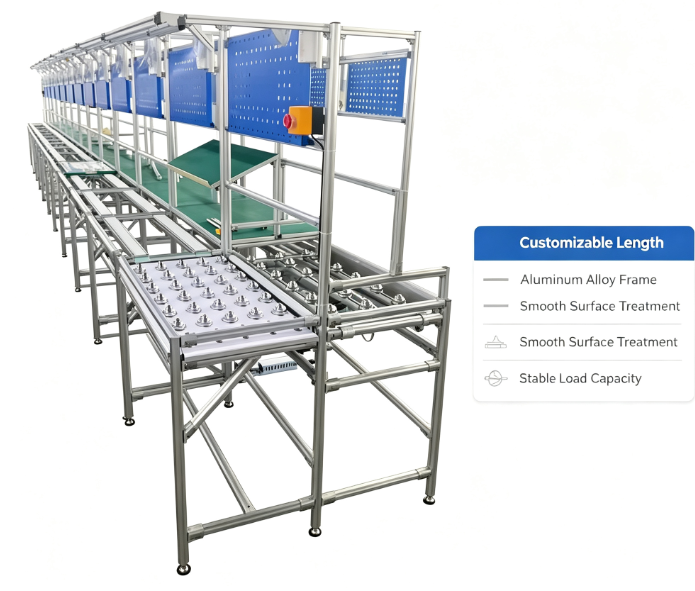

Las opciones de personalización están totalmente disponibles: la longitud total, el ancho de la línea, la altura de trabajo, el número de estaciones de operación se pueden modificar según el plano de su taller. Podemos agregar iluminación de tubo LED, módulo de alimentación multienchufe, alfombrilla de goma antiestática, estante deslizante de materiales, placa de protección lateral, pasaje sin barreras, sistema de puesta a tierra ESD y otros accesorios. Admitimos dibujos CAD antes de la producción. Nuestro equipo de ingeniería optimizará el diseño según el tamaño de su producto, el flujo de trabajo y el espacio de la fábrica.

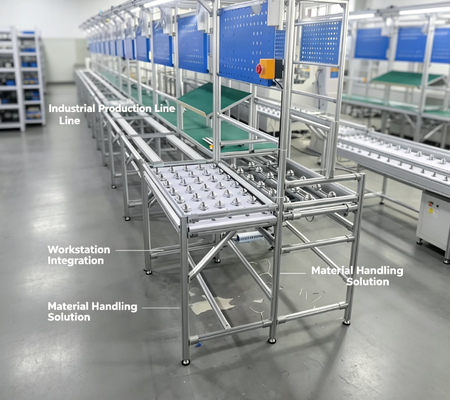

Esta estación de trabajo de ensamblaje se aplica ampliamente para el ensamblaje de productos electrónicos, el empaque de baterías, el ensamblaje de electrodomésticos, el empaque de herrajes, la estación de pruebas de laboratorio, la línea de clasificación de almacenes y otros procesos de producción manual. Ofrecemos un servicio integral que incluye diseño de esquemas, confirmación de dibujos, producción, guía de instalación in situ y soporte técnico postventa.
Diseño de Línea y Servicio de Instalación

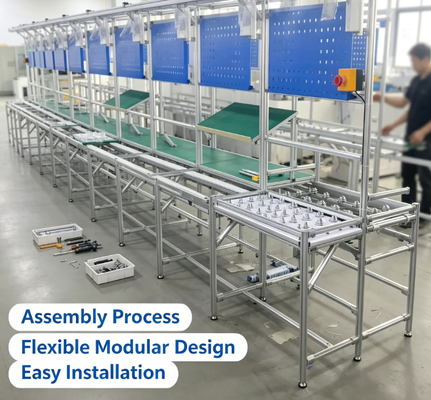

Las líneas de transferencia de bolas se diseñan según su flujo de ensamblaje y plano de planta, y un dibujo gratuito muestra la longitud de la estación, el tamaño de la placa de transferencia de bolas, la posición del tablero de herramientas y la copa de pie. Las estaciones estándar de 10 metros se combinan en líneas más largas, y la instalación se encarga de forma remota.
Configuración de Velocidad, Accionamiento y Carga
Las secciones motorizadas utilizan un control de cinta transportadora de velocidad variable con motor reductor y control de inversor, mientras que las estaciones manuales dependen de placas de transferencia de bolas para un movimiento libre. Cada estación tiene una capacidad nominal de 200 kg, y se puede agregar un modo de liberación de cinta transportadora en los puntos de inspección.
Operación, Mantenimiento y Uso de Energía
Las placas de transferencia de bolas y la cinta antiestática funcionan a un nivel de ruido bajo, y la selección de motores de alta eficiencia energética mantiene un bajo consumo de energía. El diseño de cinta transportadora de fácil mantenimiento proporciona ajuste de tensión de la cinta, reemplazo de la placa sin desmontar el marco y disponibilidad de repuestos para bolas, placas e interruptores.
Certificación, Garantía y Repuestos
La línea se produce bajo un sistema de calidad ISO 9001:2008 y cumple con los requisitos RoHS, con certificados de materiales e informes de prueba emitidos para auditoría. Una garantía de 12 meses cubre el marco, las unidades de transferencia de bolas y los accesorios eléctricos con guía de reconfiguración remota.
Plazo de Entrega, Términos de Pedido y Embalaje
Pedido mínimo de 1 juego, personalización de un juego y marca OEM de línea de cinta transportadora disponible. Tiempo de entrega 15-20 días con una capacidad de producción mensual de 500 juegos, soporte para pedidos urgentes bajo solicitud. Embalaje en caja de madera para exportación y carga de contenedores desde nuestra propia línea de producción.
Aplicación y Adecuación a la Industria
Aplicado en estaciones manuales de línea de ensamblaje de productos electrónicos, ensamblaje final de electrodomésticos, manejo de piezas de precisión y celdas de trabajo de línea de producción de baterías.
Configuración de Estación de Trabajo y Ergonómica
Las estaciones de transferencia de bolas vienen con barras de línea de ensamblaje con iluminación LED, una opción de estación de trabajo con ventilador de enfriamiento, regleta de enchufes, soporte para contenedores de piezas y riel para colgar herramientas fijados al perfil 4040. La altura de trabajo se establece para una postura ergonómica de línea de ensamblaje, ajustable a través de las copas de pie de cinta transportadora de altura ajustable.
Protección de Seguridad e Integración de Línea
Los extremos de la estación llevan marcos de cinta transportadora de barandilla de seguridad y un diseño de cinta transportadora semicerrado sobre el accionamiento de la cinta, con protección contra puntos de pellizco en la entrada de la cinta y botones de parada de emergencia de cinta transportadora en cada grupo de estaciones. El hardware de conexión de tubos Lean une bancos laterales, la compatibilidad con rieles de rodillos cubre los estantes de alimentación y la documentación de cinta transportadora certificada por CE está disponible.
