Descripción de producto

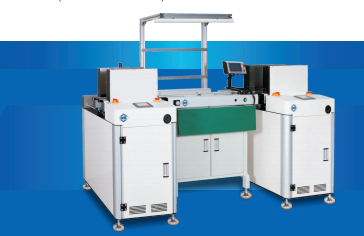

Este cargador y descargador automático de placas desnudas tipo caída CHT-CVP-600LD, también conocido como apilador de PCB, es un equipo de automatización esencial que se combina con la línea de producción SMT. Realiza la carga y recepción automática de placas PCB desnudas en bruto, reemplazando en gran medida la alimentación y recolección manual de placas, reduciendo el costo de mano de obra y el riesgo de contaminación por rayones en las PCB.
La máquina adopta un sistema de control automático PLC con panel de operación de botones marca Fuji, operación simple y lógica de programa estable. El cuerpo principal utiliza una estructura de marco de chapa metálica engrosada, sólida y duradera, buena resistencia a los golpes, larga vida útil bajo funcionamiento continuo en taller de 24 horas. Dos modos de trabajo opcionales: modo de paso directo y modo de caída de placa, los usuarios pueden cambiar libremente según las diferentes tecnologías de producción y tipos de PCB.
La cuchilla de empuje de placas está hecha de material de acero de titanio, con fuerte elasticidad, no se deforma fácilmente, lo que puede separar suavemente las placas desnudas apiladas sin dañar el revestimiento de cobre y la superficie de la PCB. Admite comunicación estándar de señal SMEMA, puede conectarse sin problemas con la impresora de pantalla, el montador SMT, la máquina de inspección AOI y otros equipos SMT aguas arriba y aguas abajo, realizando un enlace totalmente automático de toda la línea de producción.
La máquina está equipada con una cinta transportadora antiestática, que disipa eficazmente la electricidad estática generada durante la transmisión de la PCB, evitando daños electrostáticos a las placas de circuito, adecuada para el procesamiento de placas desnudas electrónicas sensibles.
Parámetros Técnicos Principales
- Tiempo de ciclo de alimentación de PCB: aprox. 6 segundos, personalizable según los requisitos del cliente
- Capacidad máxima de placas: 200 unidades (para PCB desnudas de 1,6 mm de espesor)
- Fuente de alimentación: 220 V CA, monofásica, máx. 1500 VA
- Requisito de aire: 4 ~ 6 bar, máx. 30 L/min
- Rango de espesor de PCB: 0,6 mm ~ 4,0 mm
- Altura de transporte: 900 ± 20 mm, altura estándar de línea SMT
- Dirección de transmisión de placas: L-R / R-L opcional
- Peso total: 295 kg
- Dimensión exterior: L1690 * W900 * H1170 mm
Escenarios de Aplicación
Se utiliza ampliamente en la carga y recolección de placas desnudas de PCB en talleres de ensamblaje SMT de electrónica de consumo, electrónica automotriz, módulos de comunicación y placas de fuente de alimentación. Admite modificaciones personalizadas en el tamaño de la máquina, grado antiestático, configuración de sensores, estructura de protección de seguridad, longitud del transportador y actualización de funciones.
Servicio de Diseño e Instalación de Línea
Las unidades de carga y descarga se adaptan a su rango de tamaño de PCB, especificación del cargador y punto de conexión SMEMA, y suministramos un dibujo gratuito que muestra la altura de acoplamiento y la interfaz de señal con las máquinas SMT adyacentes. Las unidades llegan ensambladas y se ponen en marcha conectando la alimentación y el cable SMEMA.
Configuración de Velocidad, Accionamiento y Carga
Un transportador con motorreductor con control de inversor proporciona transferencia de transportador de velocidad variable para placas de 0,6 a 4,0 mm, con potencia del motor de accionamiento configurada para el peso del cargador. Los modos de placa de caída y paso directo funcionan como ciclos de transportador en modo de latido sincronizados con la línea.
Operación, Mantenimiento y Uso de Energía
La operación de la unidad es de bajo ruido de grado transportador, con un motor de bajo consumo que proporciona un bajo consumo de energía en los turnos. El diseño del transportador de fácil mantenimiento cubre el ajuste de la tensión de la correa, el reemplazo rápido de la correa y la disponibilidad de piezas de repuesto para correas, sensores y cuchillas empujadoras.
Certificación, Garantía y Repuestos
La máquina se produce bajo un sistema de calidad ISO con una interfaz de señal SMEMA estándar, y se proporcionan declaraciones eléctricas más datos de correa ESD para auditoría y autorización. Una garantía de 12 meses cubre el marco, el accionamiento, los sensores y la placa de control.
Plazo de Entrega, Condiciones de Pedido y Embalaje
Pedido mínimo 1 juego, personalización de un juego y marca de línea de transportador OEM disponible. Tiempo de entrega 15-20 días con una capacidad de producción mensual de 500 juegos, suministro de línea de ensamblaje de corto plazo bajo pedido. Embalaje en caja de madera de exportación y carga de contenedores desde nuestra propia línea de producción.
Aplicación y Adecuación a la Industria
Se utiliza en la entrada y salida de una línea de ensamblaje de productos electrónicos, antes y después de una impresora de línea de producción de semiconductores, y en celdas SMT que alimentan un área de prueba de línea de producción de baterías.
Configuración de Estación de Trabajo y Ergonómica
El lado de operación está organizado con barras de línea de ensamblaje con iluminación LED, regleta de enchufes y un soporte para cubos de piezas para cargadores, además de una estación de trabajo opcional con ventilador de refrigeración. La altura de trabajo se establece para que coincida con el transportador adyacente para una interfaz ergonómica de línea de ensamblaje, utilizando los pies del transportador de altura ajustable.
Protección de Seguridad e Integración de Línea
Las áreas de elevación del cargador y empuje están protegidas con paneles de transportador de barandilla de seguridad y cubiertas de protección contra puntos de pellizco, además de un diseño de transportador semicerrado sobre la correa, con botones de parada de emergencia del transportador en el panel frontal. El cableado de la interfaz SMEMA conecta la unidad a las máquinas aguas arriba y aguas abajo, y hay notas de integración de ASRS disponibles.
