El metal universal articula los conectores del tubo de Chrome para el banco de trabajo HJ-7D del ESD

Descripción de producto

Juntas del metal para las juntas universales de Creform Chrome del tubo para el banco de trabajo HJ-7D del ESD


Descripción:

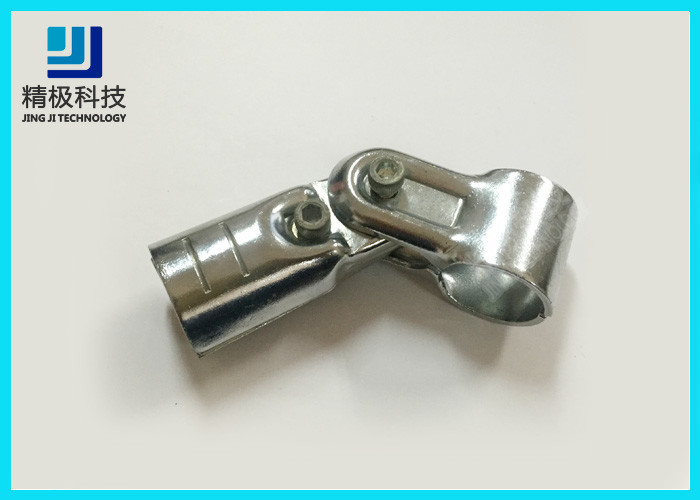

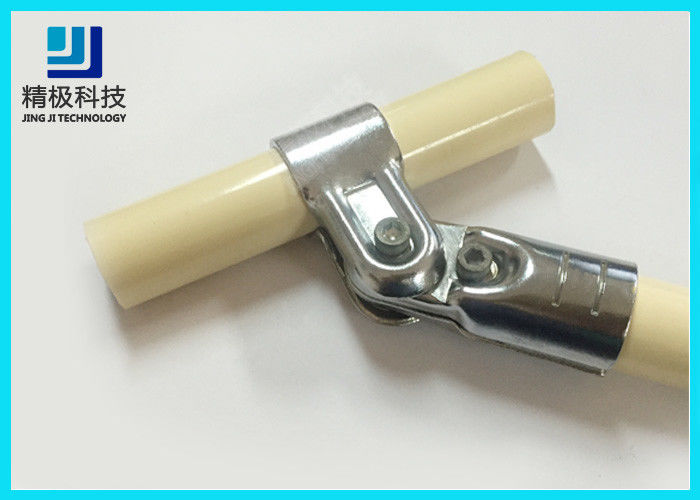

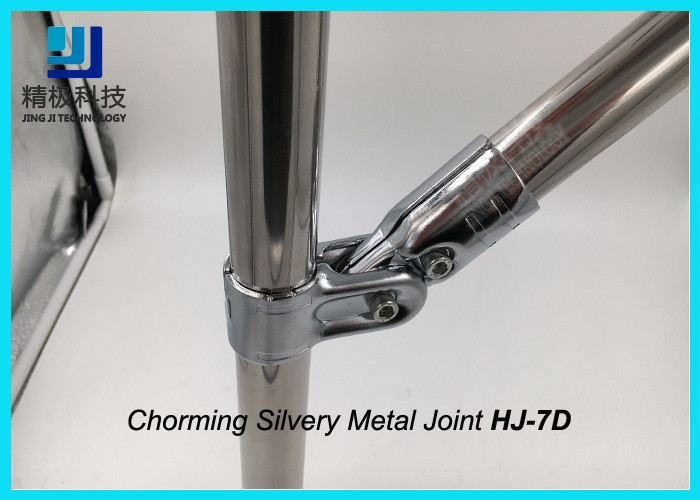

El HJ-7D es una junta del metal fijada que le deja hacer una intersección del dos-tubo con un ángulo ajustable. Esta asamblea tiene muchos usos que se extiendan de apoyar, el articularse, fijando, la deportación, y más. Este conector es ideal para las estructuras que requieren una gama de movimiento entre 5 y 175 grados, no obstante para todos sus usos que necesiten una permanente ángulo de 45 grados, recomendamos que usted utiliza el HJ-9.

Para hacer un HJ-7D, usted necesita colocar dos H-6D y dos H-5D así como dos pernos M6-25 y dos nueces de M6-N. Esta junta creará una deportación de áspero una pulgada. Esta deportación se utiliza de vez en cuando para apoyar los paneles y las piezas de la fabricación. El uso primario de este conector es montar apoyos para reforzar las estructuras. Usted puede también utilizarlo para crear una puerta y una bisagra de la tabla de plegamiento, pero le recomendamos control el HJ-8D y el HJ-10D antes de considerar el HJ-7D.

Este conector es relativamente fácil conectar, sino estar seguro de buscar los pasos de la instalación así que usted sabe utilizarlo. El HJ-7D se equipa de ocho estriaciones para mejor agarrar. El HJ-7D es compatible con la mayoría los sistemas de tubo de 28m m. No olvide seleccionar la versión del ESD llamada HJ-7D para todos le las estructuras antiestáticas.

Combinación:

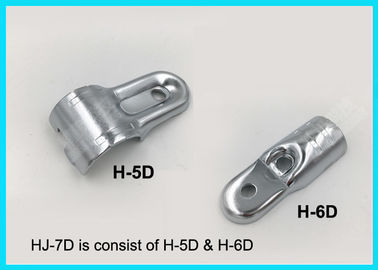

un HJ-7D es cosechadora con 2 PC H-5D y 2 sistemas H-6D y 2 de las PC del perno M6*25 y de la nuez plateados
 Se utiliza para que dos tubos compuestos monten para girar en el ángulo de 180 grados, que se utiliza principalmente para fortalecer la estructura entera.
Las juntas de la meta que croman con el tubo antiestático negro del PE pueden montar en sistema del estante del banco de trabajo o de tubo del ESD.



PASO DE LA INSTALACIÓN

1 extremidad de la llave inglesa 5m m
2 - tome un conector H-5D y fíjelo en la ubicación deseada en el tubo PE1.
3-Take un perno M6-25 y una nuez M6 y los insertan en las aberturas correspondientes. Asegúrese de poner el perno en el lado más accesible.
4 - apriete totalmente el perno M6-25 y la nuez M6 junto hasta que los conectores de H-5D atados firmemente al tubo PE2. Una fuerza de 9,8 nanómetro se recomienda para este paso.
5 - repita el paso dos con los conectores de H-6D y el tubo del PE.
6-Take un perno M6-25 y una nuez M6 y los insertan en las aberturas correspondientes de los conectores de H-5D y de H-6D. Asegúrese de poner el perno en el lado más accesible.
7 - apriete los pernos M6-25 y las nueces M6 juntas algunos hilos, pero no más.
8 - coloque el conector de dos H-6D en el ángulo deseado.
9 - apriete totalmente los pernos M6-25 y las nueces M6 juntas hasta que el HJ-7D atado firmemente a los tubos PE1 y PE2. Una fuerza de 9,8 nanómetro se recomienda para este paso.

Ventaja:
1. El tubo flexible se compone del tubo de acero de alta calidad con el tratamiento superficial de alta calidad.
2. La superficie externa se compone de capa plástica especial y de la capa superficial interna.
3. El producto tiene las ventajas del aspecto hermoso, lustre y no contaminante de desgaste-resistencia, brillantes.
4. Es un substituto ideal para los productos de acero inoxidables.
5. el trato especial superficial sin ángulo agudo, evita totalmente causar el cuerpo humano, los accesorios y los accesorios, y otros artículos entre la puñalada

Características:
1. flexible y creativo: la estructura simple, y su creatividad pueden ser utilizadas.
3. flexibilidad: la estructura modular, fácil reestructurar, hace que usted siempre tiene sensación fresca.
4. seguridad: superficie plástica del tubo flexible para reducir el riesgo de lesión a los trabajadores en el lugar de trabajo
5. protección del medio ambiente: la producción no contaminante, los componentes es totalmente reciclable, y elimina la basura, que coincide totalmente con el concepto internacional de la protección del medio ambiente
6. mecánicos del cuerpo: una sola llave del hexágono M6 puede terminar el proceso de instalación. El concepto de multiusos se utiliza para dar el juego completo a las ventajas económicas.

¿Por qué elija nuestros productos?
1) somos manufcture directo del sistema del estante de tubo, nosotros producimos todas las series de material para el sistema del estante de tubo, tal como junta del metal, junta plástica, tubo magro, pista del rodillo, accesorio para el sistema del estante de tubo.
2) producimos esta junta de tubo del metal de los productos de los serises por más de 10 años, la fábrica del earliesr para producir el sistema del estante de tubo en Cina.

Nuestra compañía
La tecnología Co., Ltd. (TOP-KING HK de Shenzhen Jingji LIMITADO) es fabricante profesional para el diseño, la producción y la venta del equipo industrial del almacenamiento, del equipo de producción flexible, del equipo de la automatización y de otras clases de instrumentos y de indicadores. al lado de, la compañía distribuye los periférico antiestáticos.
Proporcionamos un plan completo de la logística para evitar la pérdida de recursos en el curso de la compra y la cadena de suministro cerca fabrica. Es nuestro objetivo último para proveer de todos los clientes servicio completo, para cubrir demandas exactas de clientes. Para mejorar calidad del producto, y aumentar logística del annd del almacenamiento de la satisfacción del cliente como en la automatización industy. Somos el fabricante del material directo y el proveedor del sistema del tubo y de la junta, que es ergonómico y dinámico.
