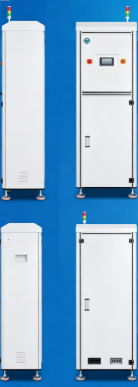

Transportador de PCB SMT con alta eficiencia de producción y gran capacidad de almacenamiento que soporta requisitos complejos de manejo de PCB

1. Esta máquina viene con un panel de control táctil humano-máquina HMI dedicado. Los operadores pueden cambiar de funciones de trabajo sin esfuerzo con una interfaz visual clara y fácil de usar.
2. Construida en torno a un sistema de control inteligente PLC, la unidad está equipada con protecciones de seguridad de circuito eléctrico de múltiples capas para ofrecer un rendimiento de funcionamiento constante y libre de riesgos.
3. Está preconfigurado con 30 ranuras de almacenamiento independientes para el almacenamiento temporal de PCB; las cantidades de ranuras personalizadas son aceptables según los requisitos del cliente.
4. Se integran en un dispositivo múltiples modos de trabajo, incluidos el modo de transporte de entrada-salida (FIFO), entrada-salida (FILO) y transmisión directa.
5. Se adopta un módulo de posicionamiento de servoacción, que ofrece un posicionamiento ultrapreciso, un levantamiento vertical rápido, un volumen de almacenamiento ampliado y una mayor productividad general de la línea.
6. Soporta protocolos estándar de comunicación de señales SMEMA para una conexión sin problemas con otras máquinas de producción SMT.

• Escenarios de aplicación: actúa como una estación tampón de PCB entre máquinas de producción SMT separadas; clasifica automáticamente los PCB calificados y defectuosos después de las pruebas AOI y los almacena en contenedores separados designados.
• Cantidad de almacenamiento de PCB: Capacidad estándar de 30 placas de circuito, capacidades personalizadas disponibles bajo petición.
• Carga máxima de peso de un solo PCB: 1,5 kilogramos por tabla
• Duración del ciclo de funcionamiento únicoAproximadamente 12 segundos.
• Opciones de separación de la capa de almacenamiento: 20 mm o 40 mm; se admiten tamaños de espaciado personalizados
• Entrada de potencia y consumo de potencia nominal: AC monofásico 220V, consumo máximo de energía de 850VA
• espesor mínimo del PCB: 0,6 mm

Shenzhen Jingji Technology Co., Ltd. se especializa en el diseño, fabricación y venta de equipos de almacenamiento de materiales industriales, maquinaria de producción automatizada flexible,y otros instrumentos de ensayo automatizadosTambién suministramos una gama completa de accesorios auxiliares antiestáticos.

Diseñamos soluciones integradas de manejo de materiales de fábrica para que los fabricantes reduzcan el desperdicio de recursos innecesarios a lo largo de sus flujos de trabajo de adquisición y cadena de suministro.Nuestra misión principal es proporcionar un ciclo completo de servicios para todos los clientes., se adaptan plenamente a sus demandas de producción únicas, elevan los estándares de calidad de los productos y aumentan la satisfacción de los clientes dentro de la industria de almacenamiento y logística automatizados.

Por favor, póngase en contacto con nuestro equipo en cualquier momento si usted tiene consultas técnicas o demandas de equipos personalizados, estamos listos para ofrecer un apoyo completo para usted.

• Control intuitivo de pantalla táctil HMI para un fácil ajuste de la función
• Control PLC más protección de seguridad de circuitos múltiples para un funcionamiento estable y seguro
• 30 ranuras de almacenamiento temporal estándar, capacidad de almacenamiento personalizable
• Modo todo en uno: FIFO, FILO, directamente a través del transporte
• El posicionamiento por servo garantiza una alta precisión, velocidad de elevación rápida, gran capacidad de almacenamiento y mayor rendimiento
• Conforme con la comunicación estándar SMEMA para una fácil integración de la línea

• Función: PCB de amortiguación entre equipos SMT; clasificar las placas OK/NG de AOI en contenedores de almacenamiento separados
• Almacenamiento estándar: 30 piezas (personalizadas)
• Carga máxima por PCB: 1,5 kg
• Tiempo del ciclo: ~ 12 s
• La distancia de almacenamiento: 20/40 mm (personalizable)
• Potencia: AC220V monofásico, hasta 850VA
• Espeso mínimo del PCB: 0,6 mm

CHT350: PCB 80*50~510*350 mm, peso 245 kg, tamaño 600*950*1860 mm

CHT-460: PCB 80*50~510*460mm, Peso 265kg, Tamaño 600*1060*1860mm

Shenzhen Jingji Technology Co., Ltd. es un fabricante profesional especializado en dispositivos de almacenamiento automatizados, equipos de producción flexibles e instrumentos de prueba,junto con las ventas de periféricos antiestáticos.

Diseñamos soluciones logísticas personalizadas para ayudar a las fábricas a reducir la pérdida de recursos de la cadena de suministro.mejorar la calidad de los productos y maximizar la satisfacción de los clientes en el sector de almacenamiento y logística de automatización.

Siéntase libre de contactarnos en cualquier momento para cualquier pregunta o necesidades personalizadas.
